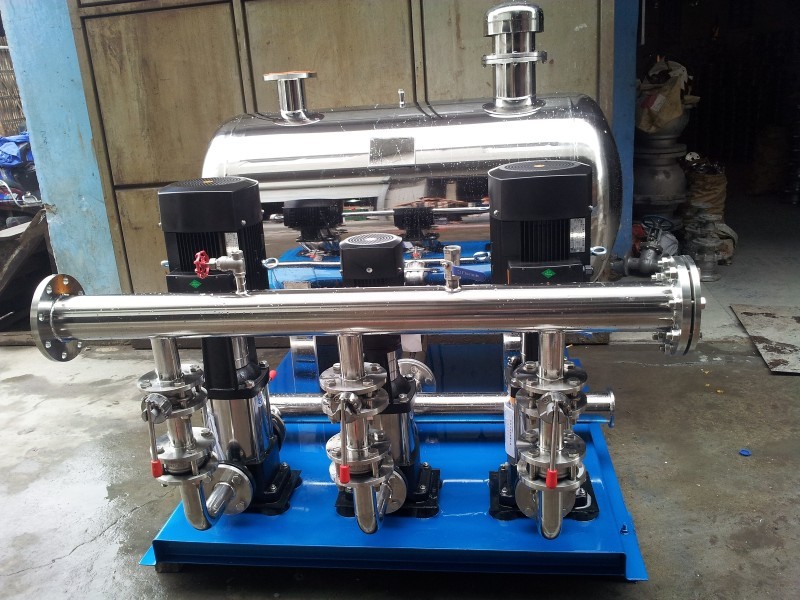

湛江高层住宅变频加压供水系统产品描述：（上海三利给水设备有限公司）
湛江高层住宅变频加压供水系统包括水泵和变频控制柜，利用变频调速技术控制水泵的运行来达到稳定管网压力的目的。湛江高层住宅变频加压供水系统在结构以及控制方式上多种多样，较多采用“水泵组＋变频电控柜”的形式，其“恒压变量”功能受到人们欢迎，主要功能如下。

湛江高层住宅变频加压供水系统说明：（上海三利给水设备有限公司）

1、变频供水设备无负压控制技术基本说明

系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过管路直接到达用户管网对用户进行供水。当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水;如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。

2、变频供水设备平滑控制技术

控制系统拥有压力平滑控制技术。如果没有平滑控制技术，设备往往会出现压力过调的情况。在加减泵或出现水量变化较大的情况下，压力波动比较大。采用平滑控制技术后，系统可以根据实际反馈压力自动控制加减速速度，使系统的压力更加稳定。

3、变频供水设备压力自动补偿技术

根据系统阻力特性，当流量越大时，系统的阻力越大。为了满足系统在用水量时有足够的扬程来克服系统阻力，一般厂家在设定系统压力时只能按大流量所需的压力来设置，当小流量用水时压力过剩造成能量浪费。湛江高层住宅变频加压供水系统控制系统拥有压力平滑控制技术，可以根据系统用水量的变化自动调节系统的设定压力，在小流量用水时运行在低压力值，随着用水量，湛江高层住宅变频加压供水系统系统按照水力特性，逐渐增系统的使用压力，从而大限度地节省了电能。

湛江高层住宅变频加压供水系统变频控制原理：（上海三利给水设备有限公司）
用变频调速来实现恒压供水，与用调节阀门来实现无负压供水相比，节能效果十分显著(可根据具体情况计算出来)。其优点是：

a、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;

b、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;

c、可以消除起动和停机时的水锤效应;

一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。

虽然水泵在低速运行时，电动机的工作电流较小。但是，当用户的用水量变化频繁时，电动机将处于频繁的升、降速状态，而升、降速的电流可略超过电动机的额定电流，导致电动机过热。因此，电动机的热保护是必需的。对于这种由于频繁地升、降速而积累起来的温升，变频器内的电子热保护功能是难以起到保护作用的，所以应采用热继电器来进行电动机的热保护。

在主要功能预置方面，高频率应以电动机的额定频率为变频器的高工作频率。升、降速时间在采用PID调节器的情况下，升、降速时间应尽量设定得短一些，以免影响由PID调节器决定的动态响应过程。如变频器本身具有PID调节功能时，只要在预置时设定PID功能有效，则所设定的升速和降速时间将自动失效。

湛江高层住宅变频加压供水系统运行原理：（上海三利给水设备有限公司）

湛江高层住宅变频加压供水系统的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，其应用与通常的经水池(水箱)中转二次增压供水设备相比大为不同。

为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。主要起缓冲作用(动态补偿作用)的水罐称为缓冲罐;平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。大容积的承压水池也是水源罐的一种形式(一般采用钢筋混凝土现场施工建造。

配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异，下面分别予以说明。

1、配套缓冲罐的设备

设备说明

成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：

a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。

有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补时会与外界空气接触。

缓冲罐即可串接使用，也可并接使用(进出水为同一管道，作为分支与市政管路相接。

湛江高层住宅变频加压供水系统控制方式特点：（上海三利给水设备有限公司）

运行方式比较：变频控制是改变水泵转速来保持供水压力的稳定，而压力控制是由压力罐和压力开关来控制压力。

特点：变频控制1、比一般设备成本高。2、供水压力稳定。3、节电，运行费用低。4、水泵及电机寿命长。5、无水锤现象，运行稳定。

压力控制：1、价格较低。2、供水压力偏差大。3、控制方式简单，维修方便。4、水泵及电机的寿命短。

采用变频恒压供水带来的优点：

解决低水压问题

采用恒压变频供水系统使得整个建筑屋内的供水保持压力恒定。避免使用屋顶水箱造成的水质污染取代传统的屋顶水箱供水方式，消除了水污染的源头。

减少建筑成本，增窨面积

取消传统的屋顶水箱，使建筑受力减小，结构简单，成本降低。

节约电能，缩小占地面积比一般供水设备节电30%以上，该设备占地面积小，安装简单，缩短施工工期。

湛江高层住宅变频加压供水系统零碎用水量计较及水泵的选型：（上海三利给水设备有限公司）

(1)用水量计较
解决流量的巨细直接干系到水泵的选型、管网的口径及给水的保证性。目前，1般住宅小区的解决流量次要搜聚如下几方面;
①住民生活留存用水;②干部修筑用水;③消防用水;④绿化用水;⑤浇洒旅程用水;⑥未预感水量及管网漏失水量。此中，干部修筑用水可按现行《修筑给水排水解决规范》给水当量计较;浇洒旅程和绿地用水量应遵循路面、绿化、天气和泥土等前提肯定，木本动物可选 2.0L/(m2·d);木本动物可选1.0L/(m2·d);未预感水量及管网漏损量，可按日用水量的10%-15%合并隔离分散计较。而难肯定的是小区住民生活留存用水，这次假设住宅小区巨细不1，幢数不同。这就决定了住宅小区住民生活留存用水量的肯定，既不同于城市市政给水解决，也不同于修筑物室内给水解决。如今咱们进行解决时，群体采纳辅导做法;小区生活留存用水干管按日流量公式进行计较，宅前支管和进户管按当量以解决流量公式进行计量。
